Лаборатория неразрушающего контроля ООО "УЛК-МАШСЕРВИС"

        ООО "УЛК-МАШСЕРВИС" имеет аттестованную лабораторию неразрушающего контроля (ЛНК). ЛНК оснащена современным диагностическими приборами позволяющими специалистам выявлять различные дефекты металлоконструкций и механического оборудования.
    Ниже приводятся некоторые из приборов которыми оснащена ЛНК:

А1214 Эксперт Дефектоскоп

    Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ -  полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений. Предназначен для контроля сварных швов, поиска мест коррозии, трещин, внутренних расслоений, определения координат и оценки параметров дефектов, измерения толщины изделия.
    Дефектоскоп А1214 ЭКСПЕРТ имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.
    АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране две кривые, которые соответствуют браковочному и поисковому/контрольному уровню контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.
    Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится весьма просто в специальном режиме редактирования ВРЧ, при этом можно оперативно наблюдать влияние изменений на эхо сигнал. Это позволяет быстро и точно настраивать ВРЧ даже неопытному дефектоскописту.
    Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

 А1214_Эксперт Дефектоскоп  А1214_Эксперт Дефектоскоп А1214_Эксперт Дефектоскоп

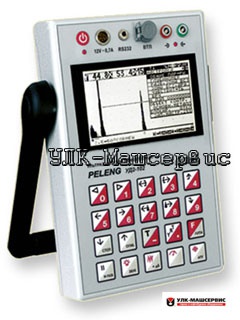

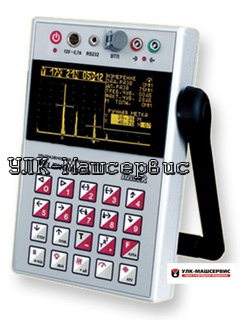

УД2-102 - ультразвуковой дефектоскоп семейства «PELENG».

    УД2-102 - ультразвуковой дефектоскоп, позволяющий выявлять внутренние дефекты в изделиях из металлов, сплавов и неметаллов широкой номенклатуры (в том числе - контроль сплошности сварных соединений). Прибор может быть также использован для измерения.
    Дефектоскоп УД2-102 способен работать в труднодоступных местах, на высоте и в опасных условиях, обеспечивает до 100 предварительных настроек, помогающих облегчить работу оператора и повысить производительность, предоставляется возможность документировать результаты контроля.
    Дефектоскоп УД2-102, выпускаемый научно-промышленной группой «Алтек» (семейство дефектоскопов «PELENG»), превосходит по соотношению цена/эффективность зарубежные и отечественные дефектоскопы общего назначения. В линейке дефектоскопов «PELENG» представлен также комбинированный дефектоскоп УД2-102ВД, совмещающий возможности ультразвукового и вихретокового методов контроля.

 УД2-102 Ультразвуковой дефектоскоп Peleng

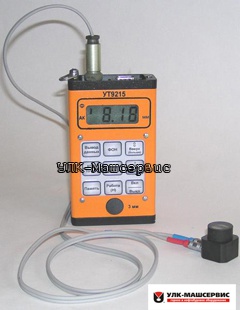

Ультразвуковой толщиномер УТ 9215

    Предназначен для измерения толщины металла, толщины стенок труб, баков, цистерн при одностороннем доступе к изделию.

Описание:
Малогабаритный цифровой прибор УТ 9215 предназначен для определения остаточной толщины стенок труб, баков, цистерн и т.д. с целью выявления мест коррозии и механической эрозии металла неразрушающим ультразвуковым методом измерений при доступе к контролируемым поверхностям только с одной стороны.
Высокая чувствительность прибора позволяет проводить измерения при большой степени коррозии или через слой краски на поверхности изделия.

Возможна выдача данных на персональный компьютер через COM-порт.
Плюсы:
# портативность
# высокая надёжность
# энергонезависимая память
# подсветка индикации

 УТ 9215  Ультразвуковой толщиномер


А1209 Ультразвуковой толщиномер

    Ультразвуковой толщиномер А1209 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов с гладкими или грубыми и корродированными поверхностями с радиусом кривизны от 3 мм и шероховатостью до Rz160. Прибор позволяет контролировать изделия из металлов, покрытых краской, а также из пластмасс, стекла, керамики.Назначение толщиномера А12091) Диапазон измерения по стали составляет 0,7-300 мм, что является достаточным для большинства задач толщинометрии металла.
2) Измерение толщины стенок металлических и пластиковых труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из черных и цветных металлов с шероховатостью поверхности Rz 160 и радиусом кривизны от 10 мм
3) Выявление язв коррозии площадью от 4 мм2 на внутренних поверхностях труб с толщиной стенок более 2 мм

   А1209 Ультразвуковой толщиномер

Ультразвуковой твердомер Узит-3

    Твердомер предназначен для измерения твердости в пределах 80-450 НВ, 20-70 HRC. Твердомер комплектуется насадками для работы на плоских и цилиндрических поверхностях.
Описание:
-Твердомер УЗИТ-3 позволяет легко измерить твердость любых (крупногабаритных, сложной формы и т.п.) изделий из конструкционных сталей. Принцип действия твердомера УЗИТ-3 основан на измерении ультразвукового импеданса при внедрении магнитостриктора с алмазом Виккерса в поверхность изделия.
-УЗИТ-3 позволяет измерять твердость как крупных, так и мелких изделий, в местах с большой кривизной поверхности, вблизи краев и т.п.
-Оригинальные конструктивные решения позволили добиться максимальной портативности (на сегодня УЗИТ-3 и ЭЛИТ-2Д являются самыми малогабаритными из применяемых в мире аналогов). Совмещение электронного блока и преобразователя в одном корпусе значительно повышает надежность и удобство работы. Цифровая индикация, показывающая полученные значения твердости непосредственно в ед. HRC и НВ, снабжена подсветкой.
-Применение самой современной элементной базы и оригинальные схемные решения позволили увеличить время непрерывной работы твердомера от обычной батареи типа 6F22 до нескольких сотен часов. Автоматическое отключение питания, через минуту после последнего измерения, снимает проблему разряда батареи при случайном не выключении приборов.
-Твердомер прошёл госиспытания, зарегистрирован в Государственном реестре средств измерений под №21303-01 и допущен к применению в Российской Федерации.
-Гарантийный срок эксплуатации твердомеров – 36 месяцев.

Плюсы:
-максимальная портативность,
-низкое энергопотребление,
-прямая индикация в шкалах Бринелля и Роквелла,
-высокая надёжность,
-автоматический контроль и отключение питания,
-подсветка индикации.

 УЗИТ-3  Ультразвуковой твердомер Узит-3 Ультразвуковой твердомер Узит-3


Дефектоскоп вихретоковый ВИТ-4

Описание:
    Предназначен для обнаружения и оценки глубины поверхностных трещин на изделиях из электропроводящих ферромагнитных и неферромагнитных материалов.
Прибор имеет четыре типа индикации:
   Световая (совмещенная с датчиком) — для обнаружения трещин при быстром сканировании больших поверхностей и определения местоположения.
      Стрелочная — для определения размеров дефектов (глубины, протяженности).
      Звуковая — дублирует стрелочную (изменение частоты тона пропорционально отклонению стрелки) для работы в темных и труднодоступных местах.
     Цифровая — для оценки глубины трещины (с возможностью запоминания) и получения информации о свойствах металла при детальном исследовании дефектных участков.

 ВИТ-4  комплектующие  Дефектоскоп вихретоковый ВИТ-4


Вихретоковый дефектоскоп ВД-70

    Вихретоковый дефектоскоп ВД-70 предназначен для контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин, оценки их глубины и определения местоположения.

                          Особенности вихретокового дефектоскопа ВД-70:

• малые габариты
• аккумуляторное питание
• широкий ассортимент преобразователей
• индикация глубины дефекта в миллиметрах
• запоминание до 1000 изображений дефектов
• запоминание до 300 программ настроек прибора
• контроль грубых и необработанных поверхностей
• прочный алюминиевый копус для тяжелых условий эксплуатации
• цветной дисплей с высокой разрешающей способностью ( 320x240 точек )
• порт USB для подключения к персональному компьютеру

 Вихретоковый дефектоскоп ВД-70  Комплект ВД-70


Магнитометр ИМАГ-400Ц

    Измеритель напряженности магнитного поля ИМАГ-400Ц предназначен для контроля режимов намагничивания в процессемагнитопорошковой дефектоскопии.

Описание:
Измеритель напряженности магнитного поля ИМАГ-400Ц предназначен для контроля режимов намагничивания в процессе магнитопорошковой дефектоскопии. Может использоваться также для других магнитных измерений.
В непрерывном режиме позволяет измерять величину постоянного поля или амплитудное значение напряженности переменного и пульсирующего поля. В импульсном режиме позволяет измерять максимальное значение однократного импульса поля.

Плюсы:
Максимальная портативность
Измерение постоянных, переменных, пульсирующих полей
Режим измерения импульсных полей
Двухцветная индикация направления поля
Автоматический контроль питания

 Магнитометр  ИМАГ-400Ц


Назначение и применение вибросборщика-анализатора ВИБРАН-2.2

    Мониторинг и вибродиагностика конструкций, оснований, сооружений, мостов, машин, механизмов, вибрационного оборудования, компрессорных станций.
Обнаружение и оценка влияния случайных импульсных и краткопериодических возде¬йствий на объект обследования
•    Исследование виброустойчивости объектов
•    Дефектоскопия изделий по спектру реакции на ударное воздействие
Преимущества
•    Широкие возможности прибора при весьма малых габаритах
•    Возможность продолжительного непрерывного мониторинга при высоком разрешении
•    Широкий динамический и частотный диапазоны, высокая чувствительность
•    Вибродатчики с встроенной электроникой
•    Экономичное аккумуляторное питание
Основные функции
•    Работа в режиме вибросборщика в течение длительного времени
•    Режим виброанализатора с выбираемыми частотными диапазонами и типом спектра
•    Режим непрерывного спектрального анализа по 100...800 линиям спектра
•    Режим виброметра с вычислением СКЗ выброскорости
•    Усреднения спектров, анализ спектра огибающей
•    Выбираемое количество дампов (1...5) и перекрытие дампов (0...75%)
•    Типовые оконные функции, октавный анализ
•    Flash-карта объемом до 2 Гбайт
•    Автоматический и ручной запуск измерений
•    Получение спектров по виброскорости, виброперемещению, виброускорению
•    Автоматическое масштабирование сигналов и спектров при просмотре на дисплее
•    USB-интерфейс и сервисная программа, позволяющая архивировать данные и выпол¬нять расширенный анализ до 8 тыс. линий спектра

 Вибросборщик-анализатор  ВИБРАН-2.2
>
Лазерный уровень УЛ-2

Описание
Лазерный уровень УЛ-2
Прибор предназначен для проверки горизонтальных и вертикальных поверхностей строительных конструкций, а также для переноса горизонтальных, вертикальных углов и углов наклона с одних элементов конструкции на другие элементы.

При установке на штатив уровень может быть использован для создания лазерной плоскости. Возможна комплектация дополнительными принадлежностями - маркой, кронштейном, подставкой, осью, осью с лимбом, позволяющими расширить область применения прибора.

 Лазерный уровень  УЛ-2

Универсальный шаблон сварщика УШС-3

Универсальный шаблон сварщика УШС-3 (ТУ 3936-050-00221190-99) предназначен для контроля размеров элементов разделки деталей под сварной шов, размеров элементов сварного шва и диаметров электродов.
1- основание, 2 - движок, 3 - указатель, 4 - ось
А, Б, В - установочные плоскости;
Л - торцовая грань, М - продольное ребро линейки со шкалой Е для измерения величин притупления и ширины шва; Г - шкала для измерения высоты усиления шва, К - риска - индекс для снятия отсчета по шкале Г; Д - шкала для измерения углов скоса кромок; Ж - пазы для измерения диаметров электродов; Н - шкала для измерения величины зазора.
 УСЛОВИЯ ЭКСПЛУАТАЦИИ- Шаблон предназначен для использования как в помещении, так и на открытом воздухе.

 Универсальный шаблон  УШС-3

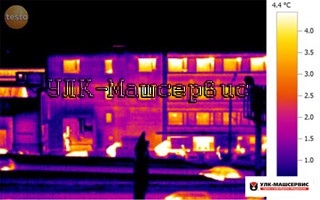

Тепловизор testo 882:

Тепловизор testo 882 отличается эргономичным дизайном и высоким разрешением 320x240 пикселей, что позволяет получать еще более точные и детальные снимки. С 76800 температурными точками тепловизор способен “рассмотреть” каждую деталь объекта измерения. Таким образом, задача по обнаружению дефектов и потенциально проблемных мест даже на больших расстояниях от объекта будет решена с еще большей легкостью. Для Вас это означает то, что Вы видите еще больше при проведении термографического обследования!
Преимущества тепловизора testo 882:

    Детектор изображений с разрешением 320x240 пикселей: Благодаря высокому температурному разрешению (76 000 измерительных точек) Вы получаете четкие и точные изображения. Это позволяет визуализировать малейшие повреждения даже на больших расстояниях.
    Более широкое поле зрения широкоугольный объектив (32°): С помощью стандартного объектива с углом зрения 32° Вы сможете незамедлительно сделать снимок большого участка и получить полное представление о распределении температуры на объекте измерения.
    Высокое качество изображений благодаря низкому NETD: Благодаря температурной чувствительности < 60 мК на ИК-изображениях, полученных с помощью testo 882, будут отчетливо видны даже самые незначительные перепады температур.
    Запись голосовых комментариев: Встроенная функция записи голосовых комментариев обеспечивает возможность записи комментариев к ИК-изображению непосредственно в процессе его создания. Оставленные комментарии сохраняются вместе с соответствующим изображением.
    Встроенная цифровая камера с мощной LED-подсветкой: С помощью testo 882 помимо ИК-изображения Вы сможете параллельно создавать реальный снимок объекта измерения. Мощная светодиодная подсветка гарантирует оптимальное освещение затемненных участков при съемке реальных изображений.
    Специальный режим измерений для локализации участков с повышенным риском образования плесневого грибка: Путем ввода параметров окружающей среды Вы сможете визуализировать участки с повышенным риском возникновения плесени. C тепловизором для этого достаточно одного взгляда.
    Возможность расширения температурного диапазона до 550 °C: С тепловизором testo 882 Вы можете воспользоваться функцией измерения высоких температур и расширить температурный диапазон до 550 °C.

Применение тепловизора testo 882:

    Быстрое обнаружение разрывов трубопровода
    Предотвращение роста плесневого грибка
    Проведение анализа ограждающих конструкций и обеспечение консультации по энергоэффективности
    Обнаружение дефектов ограждающих конструкций и обеспечение качества строительства
    Для регулярных сервисных проверок электрооборудования
    Помощь в проведении превентивного механического обслуживания
    Для быстрого и простого мониторинга уровней заполнения
    Надежность при измерении высоких температур.

 tetso882 Комплект Testo 882   Тепловизор
