Рукоять ковша со склада

Рукоять ковша ч. М5595.14.00-1сб изготавливается по документации разработанной конструкторским отделом ООО НПЦ «Металлург». В конструкцию были внесены элементы усиливающие  головную часть рукояти. Конструктивно рукоять полностью взаимозаменяема с рукоятью ч. 1085.04.00-1сб.

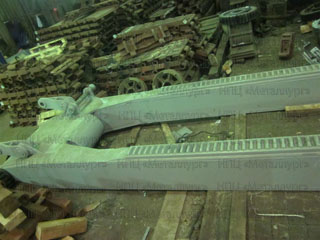

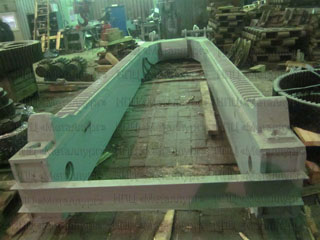

Рукоять  Рукоять



Цельносварная рукоять ковша представляет собой металлоконструкцию из двух балок прямоугольного сечения, соединенных средней секцией. На нижних поверхностях балок приварены, предварительно сваренные встык с передним  упором, рейки и прикреплены болтами задние упоры. Применяемые нашим предприятием рейки проходят необходимую
термообработку и последующую правку, после чего имеют твердость 241...285 НВ.

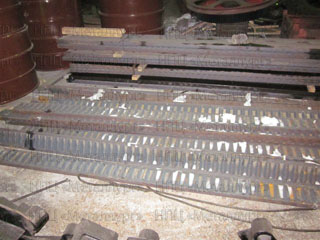

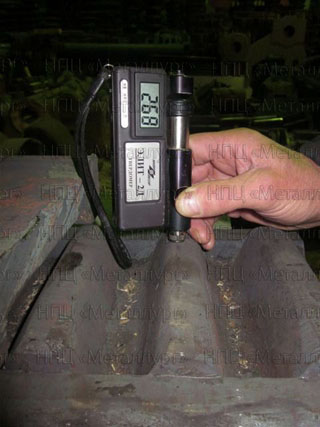

 Твердость рейки Рейка



Корпус цельносварной рукояти изготавливается из листов низколегированной стали – мы применяем для изготовления рукояти только сталь 10ХСНД, замена на другую марку стали категорически запрещена.

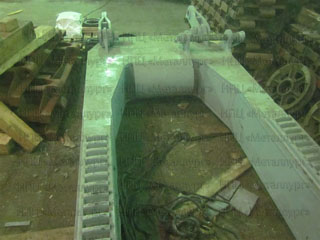

 Рукоять

К проушинам рукояти в 4-х точках крепится ковш. На средней секции предусмотрен буфер, воспринимающий возможные удары петель днища ковша при его открывании, а также предохраняющий рукоять при возможных соударениях с корпусом стрелы.

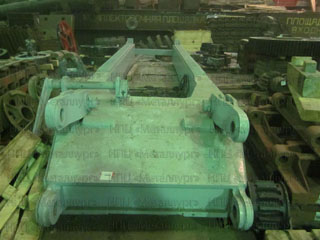

 Рукоять



На рукояти имеется кронштейн, в отверстия которого на втулках устанавливается валик открывания днища ковша. Кроме того, в комплект рукояти входят две тяги ковша.
