Питатели пластинчатые

     Освоено изготовление под заказ Вал-звездочки к пластинчатым питателям.

    Пластинчатые питатели предназначены для равномерной подачи материалов из бункеров в рабочие машины для дробления руды или других полезных ископаемых с объемной массой насыпного груза до 2500 кг/м3 и крупностью кусков не более 0,6 ширины полотна. Питатели устанавливаются горизонтально либо наклонно с углом к горизонту не более 20 градусов.

Питатель пластинчатый состоит из следующих основных узлов:
- рамы;
- полотна;
- вала-звездочки;
- устройства натяжного
- роликов опорных (верхних и нижних);
- механизма уборки просыпи;
- роликов упорных.

    Рама питателя представляет собой сварную металлоконструкцию и устанавливается на  опоры.

    Полотно питателя является транспортирующим органом. Состоит из отдельных   стальных пластин, соединенных шарнирно при помощи осей. Полотно приводится в движение вал-звездочкой  от электромеханического привода.

   Вал-звездочка представляет собой шестигранник с зубьями. Для повышения износостойкости зубья и рабочие поверхностей граней наплавлены твердосплавным материалом.

     Натяжное устройство состоит из натяжного барабана подшипниковые опоры которого  перемещаются в раме питателя при помощи винтов.

   Верхние опорные ролики, поддерживающие нагруженную ветвь полотна и нижние ролики, поддерживающие холостую ветвь полотна, установлены на подшипниках скольжения.

   Очистка барабана от налипшего материала и уборка просыпи осуществляется устройством шнекового типа, которое установлено на корпусах подшипников натяжного барабана и приводится от него посредством цепной передачи.

    Упорные ролики совместно с зубьями вал-звездочки обеспечивают центровку полотна относительно продольной оси питателя.

  Привод питателей состоит из редуктора и электродвигателя переменного тока со ступенчатым регулированием скорости. Валы редуктора соединяются с валом двигателя и валом-звездочкой зубчатыми муфтами.

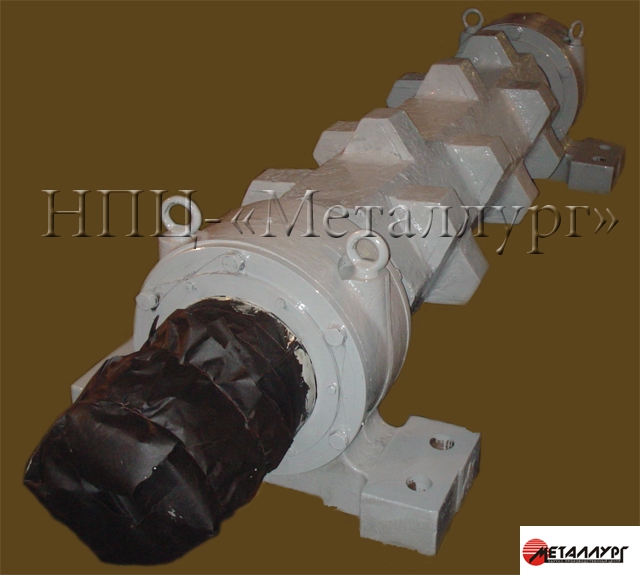

Вал-звездочка к пластинчатым питателям
