Инновационные технологии в области бурового оборудования

24.10.2011

    Полнокомплектная буровая установка БК200Э-БМ-ЦК сдана и введена в эксплуатацию ООО “СГК-Бурение”. Специалисты компании ООО НПЦ "Металлург", учитывая пожелания и многолетний опыт заказчика, в течение года трудились над модернизацией и усовершенствованием установки. И вот долгожданный объект сдан!

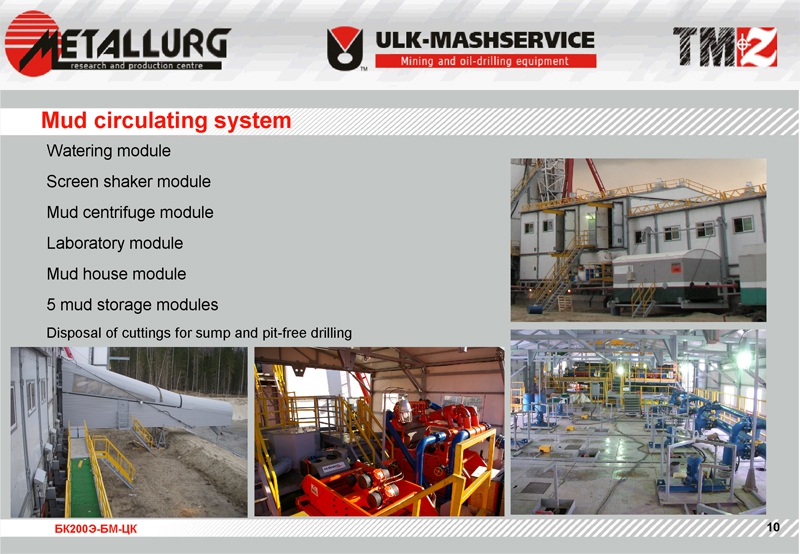

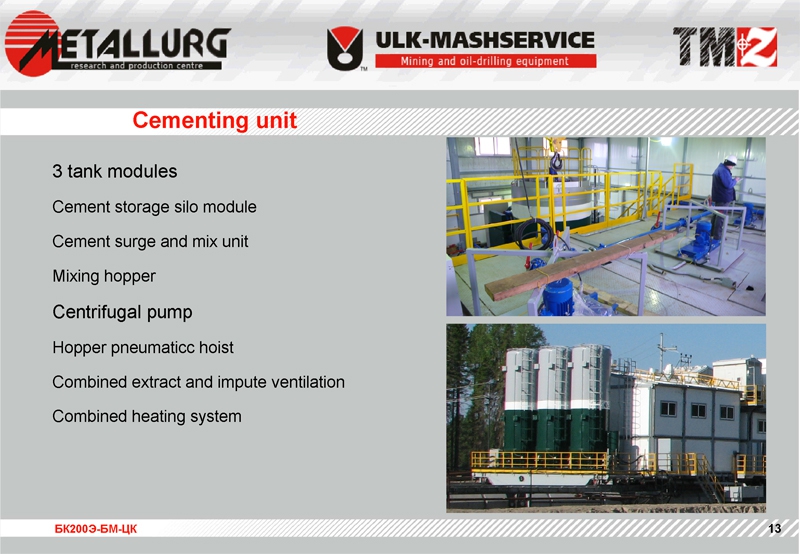

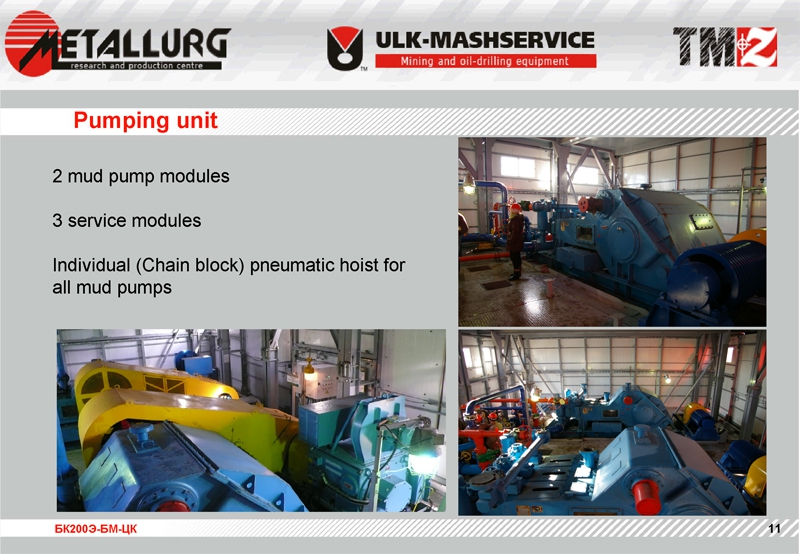

    Буровое оборудование современного образца по достоинству было оценено буровиками, так как оно обеспечивает осуществление  ряда новых, технологических операций. Процесс промывки при бурении скважин, очистки забоя от выбуренной породы и многие другие сложные действия выполняет буровой насос. Его устройство бесперебойно  ведёт работы, так как регулируемый электрический привод приводит в действие все его механизмы, облегчив при этом процесс строительства скважин.  При создании буровой установки был смонтирован цементировочный комплекс . Он позволяет ”стационарно” выполнять работы, связанные с цементированием нефтяных и газовых скважин, таким образом, сокращая затраты на покупку дополнительного оборудования, содержания его и эксплуатацию.

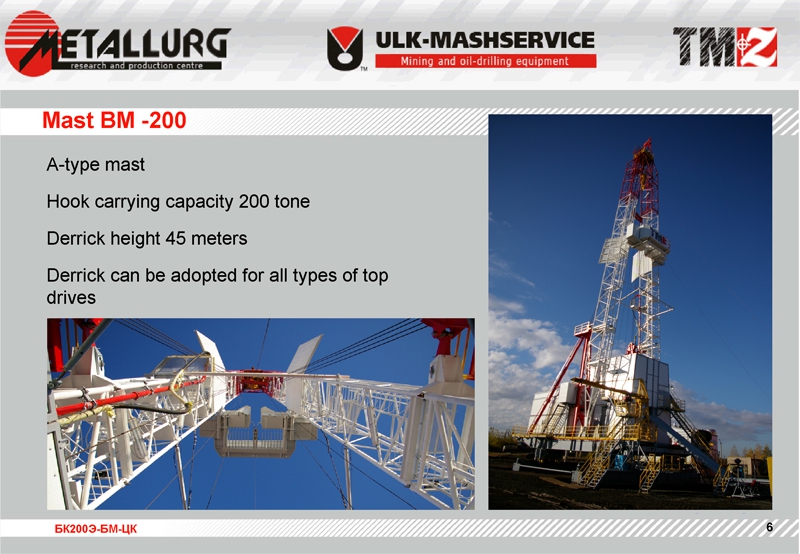

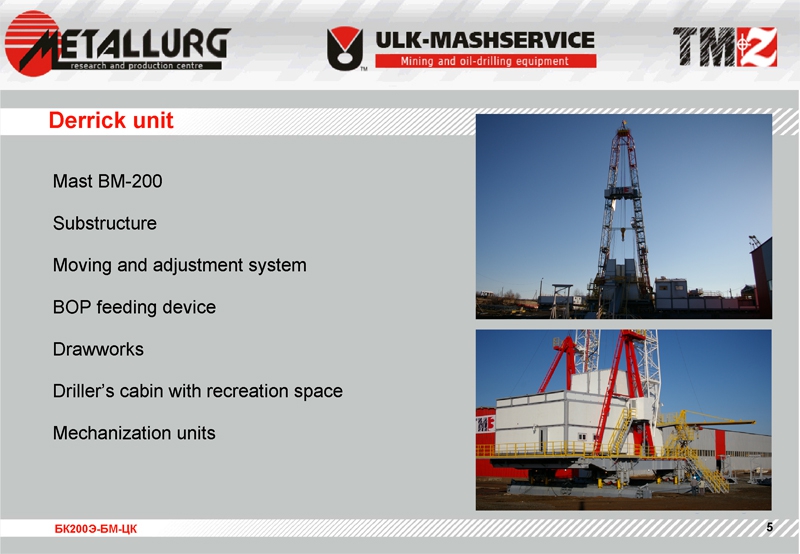

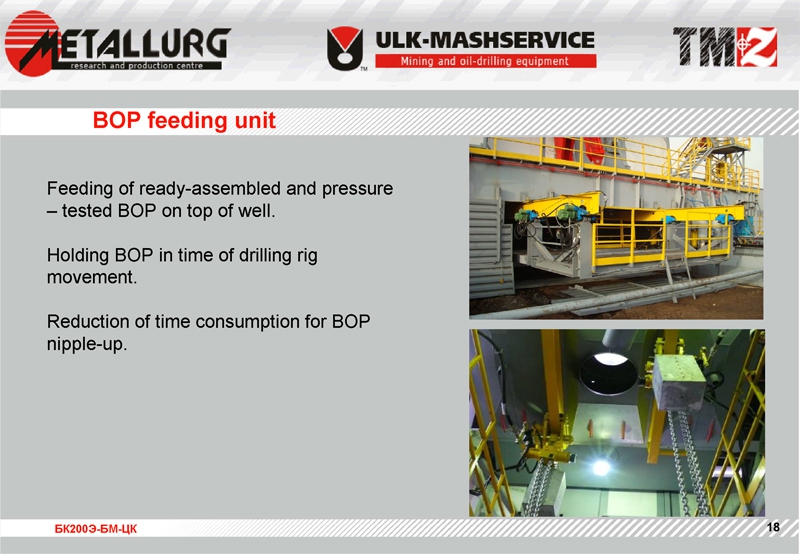

    В данной буровой установке механизирована ПВО – устройство для подачи противовыбросового оборудования. Оно необходимо, и в данное время является обязательным, при бурении скважин нефти и газа. Поскольку  при  работах могут возникнуть, к примеру,  чрезвычайные ситуации: всякого рода выбросы, пожары и открытые фонтаны нефти.  А охрана окружающей среды – это немаловажный фактор. Система верхнего привода, под который адаптирована вышка – это снова новшество современной буровой установки, представляющее собой подвижный механизм, выполняющий спуско-подъёмные операции. Возможность применения верхнего привода позволяет экономично распределять время работ при наращивании труб при бурении, при этом повышает безопасность буровой бригады, а в целом, уменьшает аварийность работ.

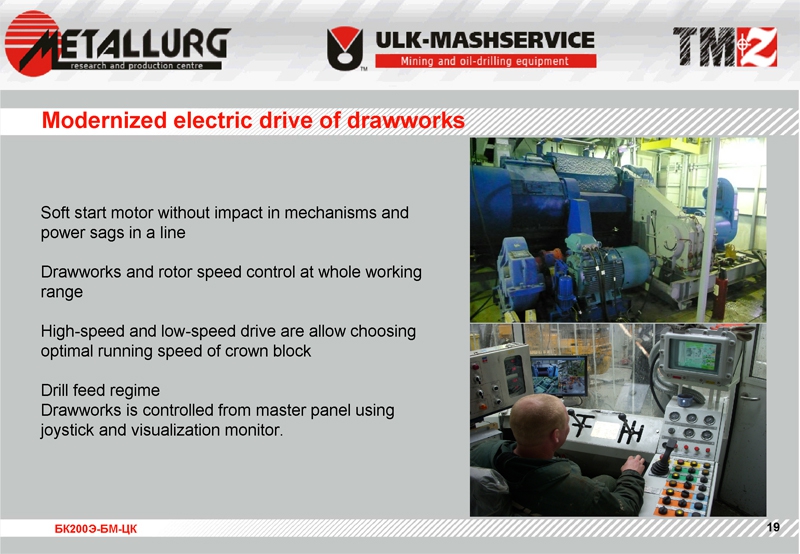

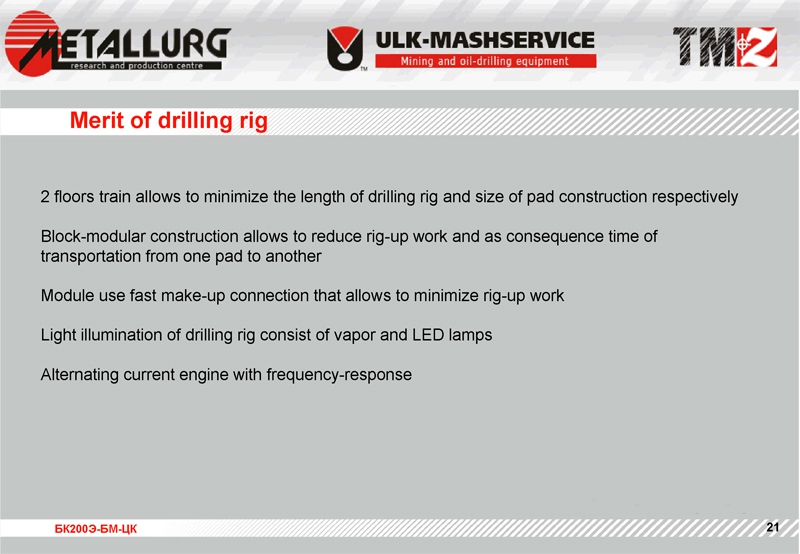

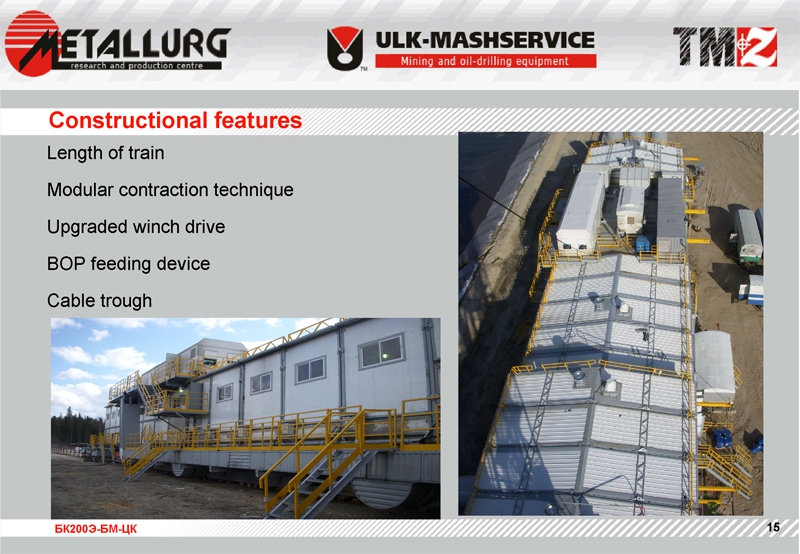

    Разработчиками применён модернизированный электропривод лебёдки на базе частного регулирования, обеспечивающий скоростную работу двигателя, установление заданной скорости подъёма и возможность фиксировать груз в состоянии “неподвижности”. Скорость движения крюкоблока зависит теперь от оптимального выбора оператором подхода передачи. Буровая установка в блочно-модульном исполнении нового поколения гораздо эффективнее в работе по своей многогранной функциональности, позволяющая ощутимо сократить время монтажных работ. Потому, уровень изнашиваемости оборудования стал значительно ниже. Новшества современной установки позволили сократить длину эшелона, и теперь она составляет 45 метров. Поясню, что на установках все блоки буровой размещены в виде поезда, находящиеся на  рельсах. Казалось бы, это эффективный вариант, но он имеет один огромный недостаток – длина эшелона возрастает с увеличением количества оборудования, а это, требует дополнительного увеличения размеров кустовой площадки. Сокращение длины эшелона БК200Э-БМ-ЦК   произошло за счёт расположения энергоблока над модулями буровых  насосов и сократило затрату на отсыпку кустовой площадки. Установка БК200Э-БМ-ЦК обеспечивает высочайшие показатели бурения, благодаря грамотному подходу специалистов к выбору оборудования и узлов.

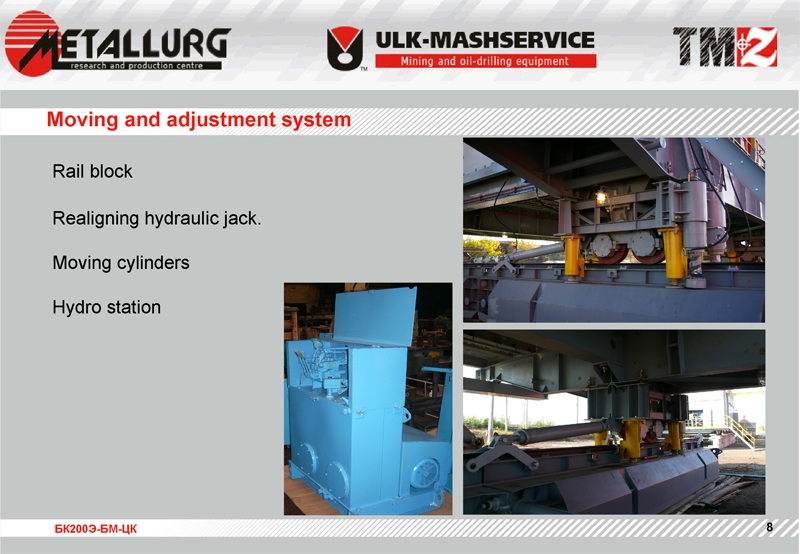

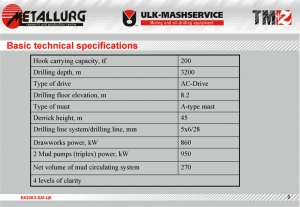

Буровая установка БК200Э-БМ-ЦКназначение буровой установкиТехнические характеристикиБлоки буровой установкиВышечно-лебедочный блокВышка ВМ-200Талевая системаМеханизм перемещения и выравниванияУзлы механизацииЦиркуляционная системаНасосный блокМанифольдЦементировочный комплексЭлектрооборудованиеКонструктивные особенностиДлинна эшелонаБлочно модульное исполнениеУстройство подачи ПВОМодернизированный электропривод буровой лебедкиКабина бурильщикаДостоинстваНПЦ Rrilling rig БК 200Э БМ-ЦК ApplicationBasic technical specificationBloks of drilling rigsDerrick unitMast BM-200Traveling systemMoving and adjustment systemMechanization unitsMud circulating systemPumping unitManifoldCementing unitElectrical FacilityConstructional featuresLength of train is 45 metersBlock-modular constructionBOP feeding unitModernized electric drive of drawworksDriller`s cabinMerit of drilling rigMetallurg
