Буровая установка БК200Э-БМ-ЦК

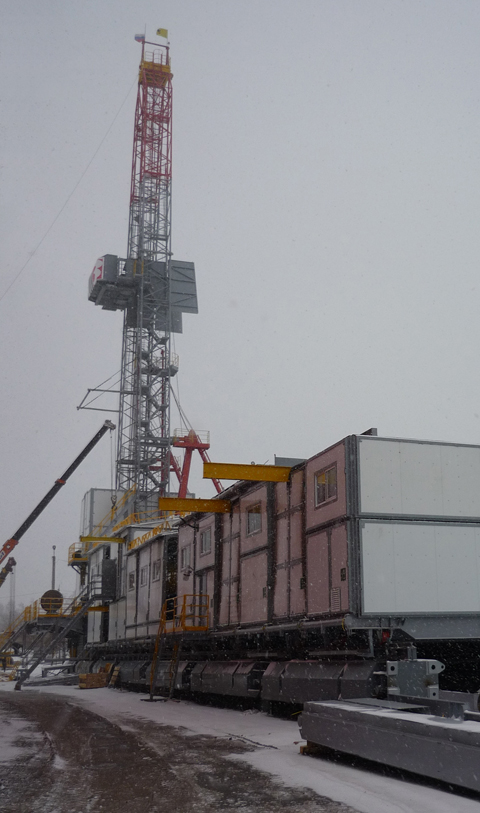

Монтаж буровой установки БК200Э-БМ-ЦК

  Буровая установка оборудована частотно-регулируемым электрическим приводом, имеет эшелонное расположение блоков и поставляется в блочно-модульном исполнении. Кроме того данная буровая установка оборудована цементировочным комплексом и системой верхнего привода. Буровая установка может применяться в макроклиматических районах с умеренным климатом – У, категории 1 по ГОСТ 15150-69 (- 45ºС +40ºС) на месторождениях с содержанием сероводорода менее 6%.



Конструктивные особенности и решения:

Длина эшелона сокращена до 45 метров, благодаря установке энергоблока над модулями буровых насосов. Сокращение длинны эшелона позволяет уменьшить затраты на отсыпку кустовой площадки.

Использование устройства подачи противовыбросового оборудования (ПВО) позволяет сократить время на монтаж/демонтаж ПВО за счет возможности подачи ПВО в сборе после опрессовки на устье скважины, а так же за счет удержания ПВО при перемещении буровой установки между скважинами.

Использование частотно-регулируемого электропривода буровой лебедки ЛБУ 1200К ЭЧР обеспечивает снижение нагрузок на электродвигатель в моменты пуска/остановки. Частотный преобразователь привода лебедки выполнен реверсивным для обеспечения работы приводного двигателя в режиме подъема, в режиме торможения при подъеме, в режиме торможения при спуске и в режиме силового спуска. Работа при спускоподъемных операциях производится без переключения шинопневматических муфт. Используются резисторы торможения.Буровое оборудование: буровая установка

Достоинства данной буровой установки:
•    Двухуровневый эшелон позволяет сократить длину буровой установки и, соответственно, отсыпку куста
•    Блочно-модульное исполнение эшелона сокращает время на перевозку буровой установки между кустами
•    Соединения модулей (трубопроводы), коммуникаций (пар, вода, воздух, кабельная продукция) выполнены на быстро разъемных соединениях, что позволяет сократить время на монтаж/демонтаж буровой установки
•    Освещение буровой выполнено на газоразрядных (энергосберегающих) и светодиодных лампах, срок службы которых превосходит срок службы ламп накаливания в разы, тем самым увеличивает интервал между плановым обслуживанием
•    Основные привода буровой установки регулируемые, выполнены на электродвигателях переменного тока с частотным регулированием, что позволяет оптимизировать процесс строительства сложных скважин

Основные технические характеристики

 Допускаемая нагрузка на крюке (по ГОСТ 16293), тс  200
 Условная глубина бурения, м  3200
 Тип привода  электрический
 переменного тока
 Высота основания (отметка пола буровой), м   8,2
 Тип вышки  мачтовая,
 А-образная
 Высота вышки, м  45
 Оснастка талевой системы/диаметр каната, мм 5х6/28
 Мощность буровой лебедки, кВт  860
 Насос буровой (триплекс) 2-шт. мощностью, кВт  950
 Общий полезный объем ЦС, м3  270
 Количество ступеней очистки  4

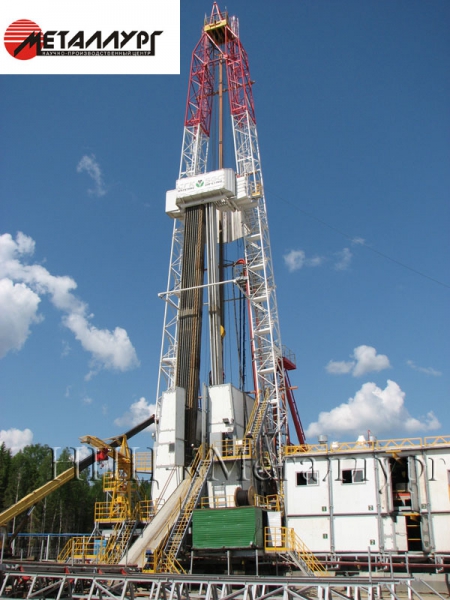

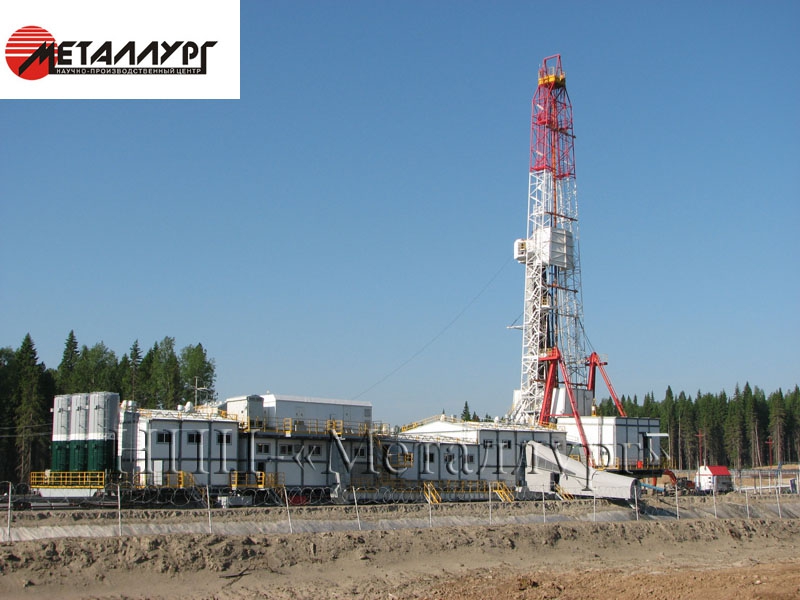

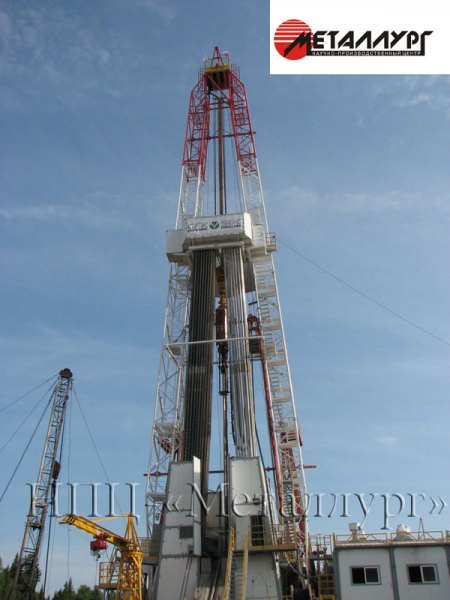

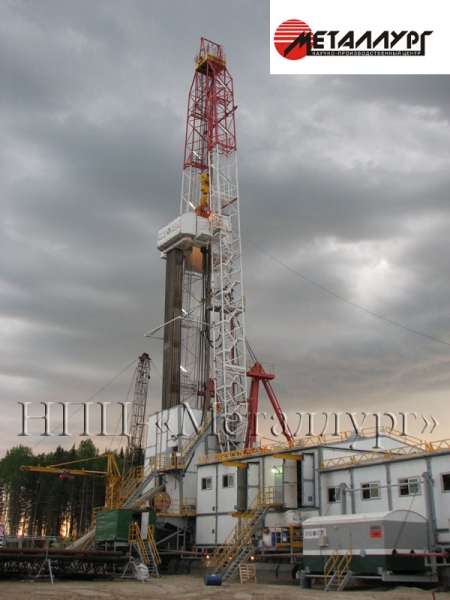

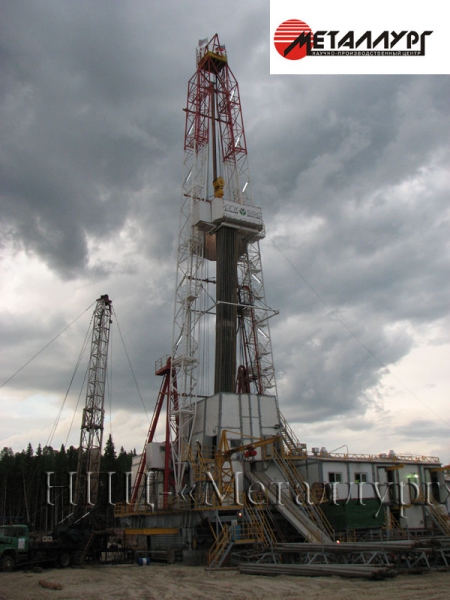

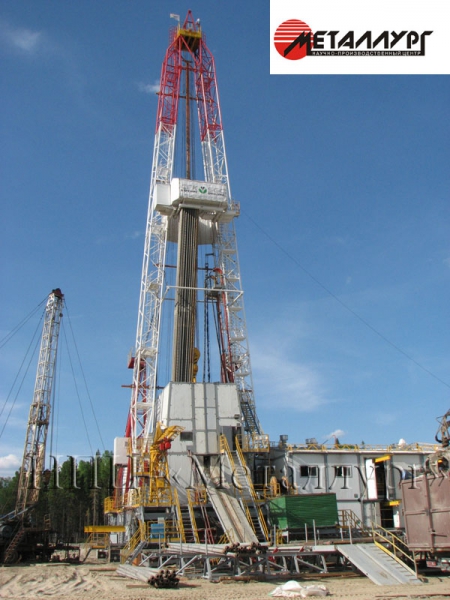

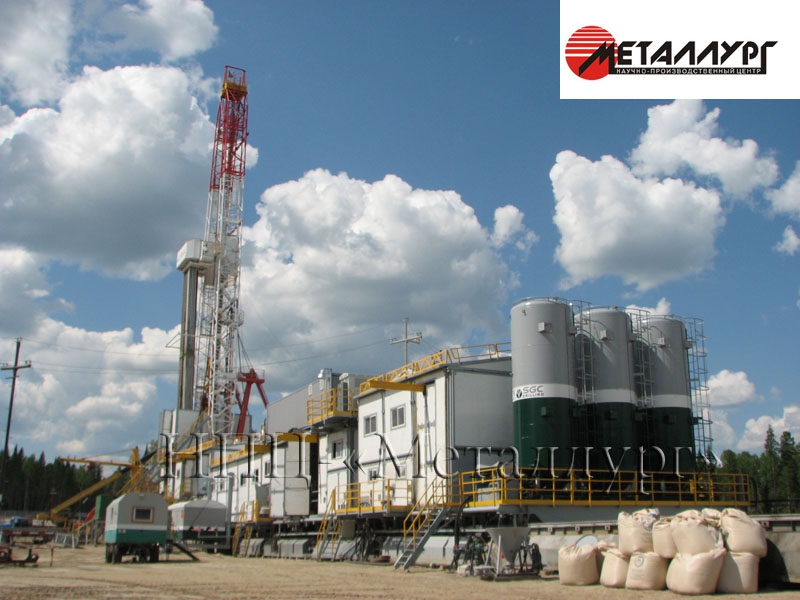

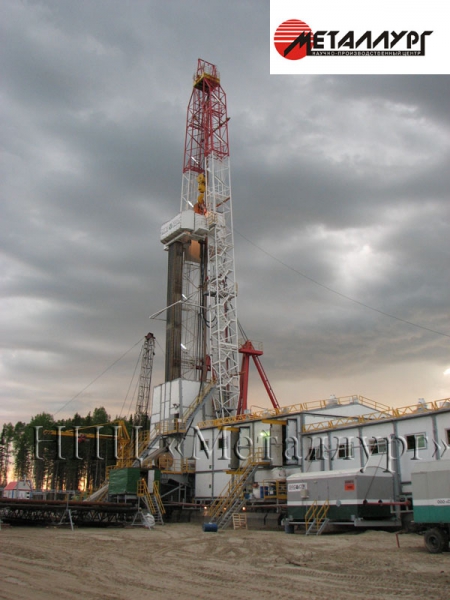

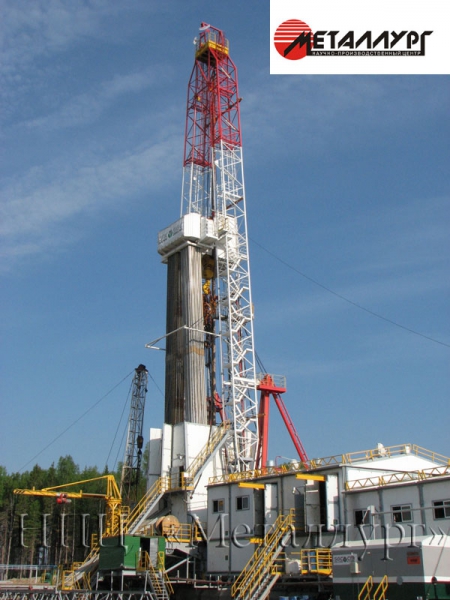

Общий вид буровой установкиЦементировочный комплекс встроенный в эшелон БУЭшелон БУЭшелон буровой установки Вышечно-лебедочный блокБуровая установка БК200Э-БМ-ЦКВЛБВЛБ с мостом приемнымЭшелон буровой установки
