Главная страница / Буровое оборудование / Вышечно-лебедочный блок ВЛБ-320

Вышечно-лебедочный блок ВЛБ-320

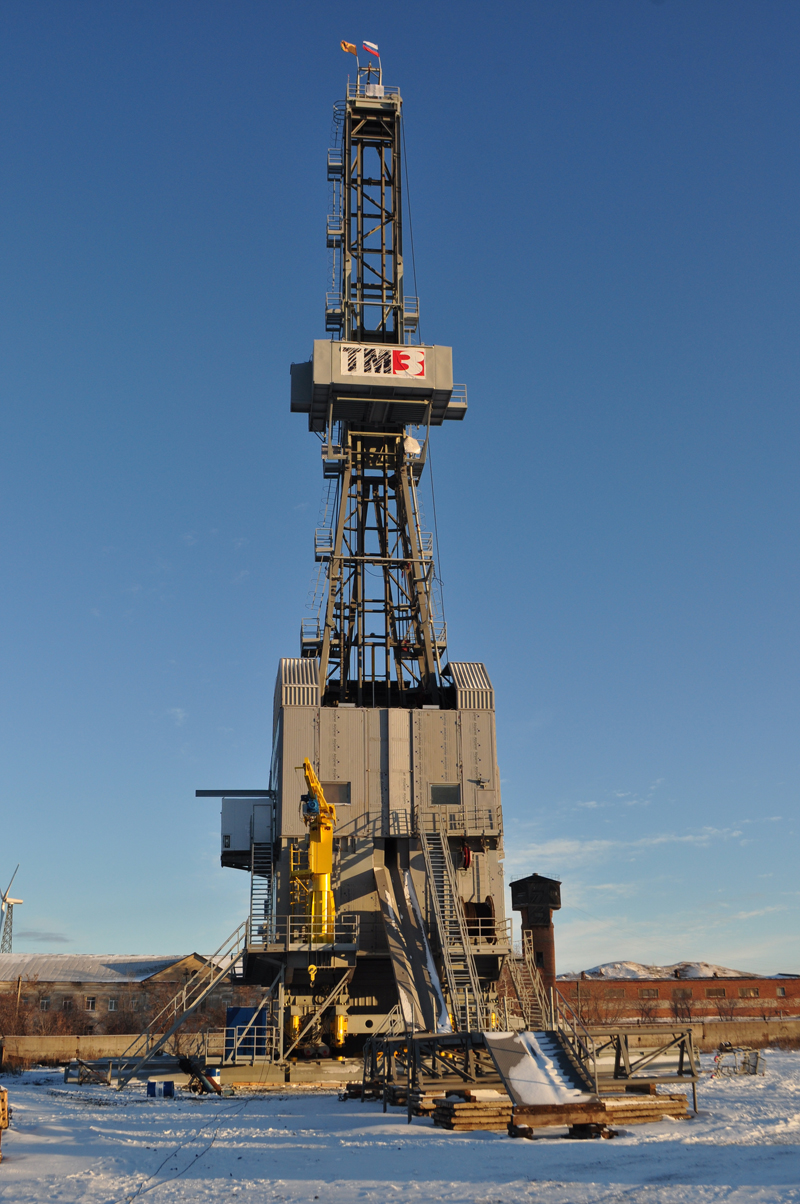

Вышечно-лебедочный блок ВЛБ320Э
Вышечно-лебедочный блок буровой установки (ВЛБ), в модульном исполнении с частотно-регулируемыми электрическими приводами, может поставляться как в составе полнокомплектной буровой установки, так и для модернизации существующих станков с целю увеличения грузоподъёмности. ВЛБ может применяться в макроклиматических районах с умеренным климатом – У, категории 1 по ГОСТ 15150-69 (- 45ºС +40ºС) на месторождениях с содержанием сероводорода менее 6%.

Конструктивные особенности вышечно-лебедочного блока ВЛБ-320Э:

•    Вышка модульная с открытой передней гранью.
•    Вышка транспортируется 4 крупными блоками и 6 мелкими.
•    Вышка адаптирована под интеграцию верхнего привода.
•    Самоподъемное основание параллелограмного типа.
•    Перемещение от двух пар гидроцилиндров, обеспечивающих непрерывность процесса передвижки.
•    Соединения коммуникаций (пар, вода, воздух, кабельная продукция) выполнены на быстро разъемных соединениях, что позволяет сократить время на монтаж/демонтаж ВЛБ.
•    Освещение ВЛБ выполнено на светодиодных лампах, тем самым увеличивает интервал между плановым обслуживанием и повышает энергоэффективность.
•    Основные привода ВЛБ регулируемые, выполнены на электродвигателях переменного тока с частотным регулированием, что позволяет оптимизировать процесс строительства сложных скважин.

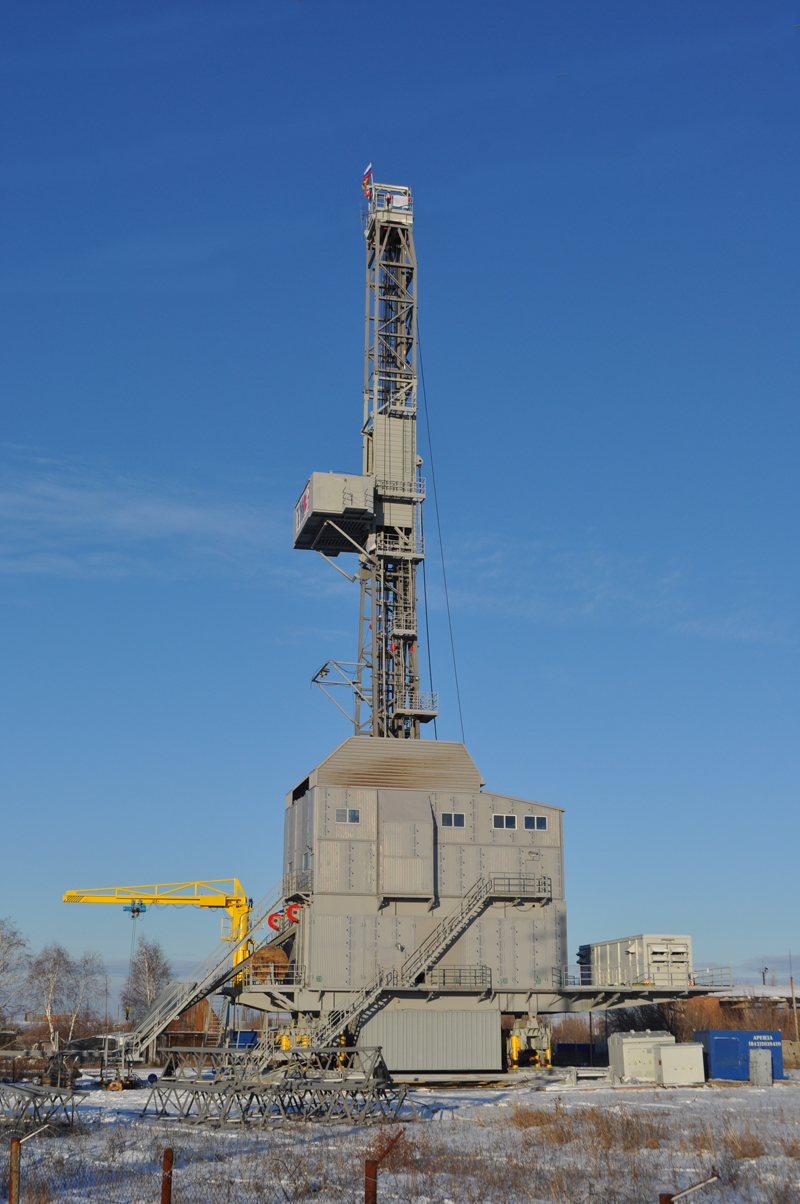

Вышечно-лебедочный блок ВЛБ320Э


















Основные технические характеристики

 Грузоподъемность: - при оснастке 6x7, кН  3200
 Условная глубина бурения до, м  5000
 Диаметр талевого каната, мм  35
 Расстояние между опорами вышки, м   7,4
 Диаметр шкивов талевой системы, мм  1270
 Размер рабочей площадки, м  10x10
 Высота основания, м 10
 Вид привода:  электрический частотно-регулируемый
 переменного тока
 Обеспечиваемый метод бурения скважин  кустовой
 Удельное давление направляющих тумб на грунт не более, кгс/см2  1,0
 Тип устройства для перемещения  гидравлический
 Путь перемещения БУ за один ход гидроцелиндра, мм  1500
 Выравнивание ВЛБ  от встроенных домкратов
 Максимальная высота выравнивания на каждую сторону, мм  500
 Транспортно-монтажное исполнение модульное  крупными и мелкими блоками
